Dans certaines zones de Bordeaux, la couche inférieure du sol, sous le béton, est plus perméable que dans la forêt expérimentale de Floirac. Le but est de dénoncer l’artificialisation des sols, véritable fléau perpétuant les îlots de chaleur en ville. Perméasol est un objet de contemplation, qui sensibilise le grand public à l’importance de la désimperméabiliser les sols bordelais.

Les deux jeux de données traités pour la création de ce POCL sont : une de la forêt expérimentale montrant les précipitations journalières et une provenant du centre météorologique de l’observatoire de Mérignac étudiant les précipitations journalières dans la ville de Bordeaux. Ces données ont été comparées avec la capacité d’infiltration des sols de la forêt et de Bordeaux (coefficient de perméabilité).

Le croisement de ces données rend tangible et visible l’impact des précipitations sur le sol. Nous avons fait plusieurs tests sur le cheminement et la trace de l’eau (travail sur l’orientation d’une goutte d'eau, la chromatographie, étirement d’un tourbillon, matérialiser l’étirement d’un sol par des croisements ou encore les engrenages).

Le premier prototype de ce POCL prend une forme totémique, avec un travail d'empilement vertical. Un jeu de texture ondulé simple symbolise graphiquement le cheminement de l’eau vers le sol. Cet objet totem a pour but d’être intriguant et informatif.

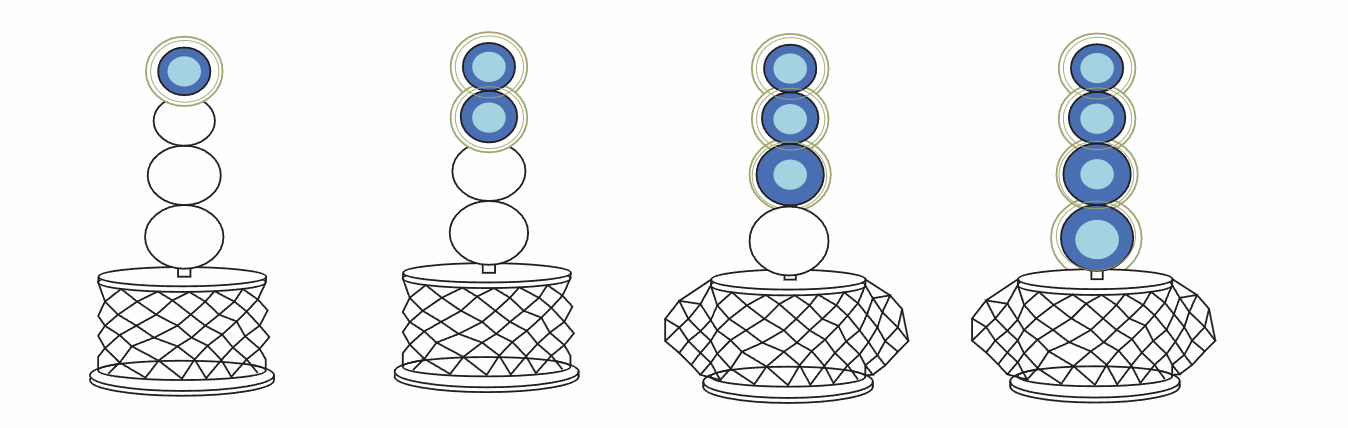

Le fonctionnement de l’objet est simple. L’usager a la possibilité de choisir grâce à un interrupteur à la base s'il veut accéder aux données de la forêt ou en ville. Une fois l’interrupteur enclenché, l'objet interagit en fonction des données de précipitation des trois dernières années : s'il pleut la bande LED s'allume et quantifie les précipitations en quatre niveaux. Puis, si la quantité de pluie est suffisante, un moteur actionne des mouvements de papier à la base de la structure afin d’étirer le sol proportionnellement aux précipitations.

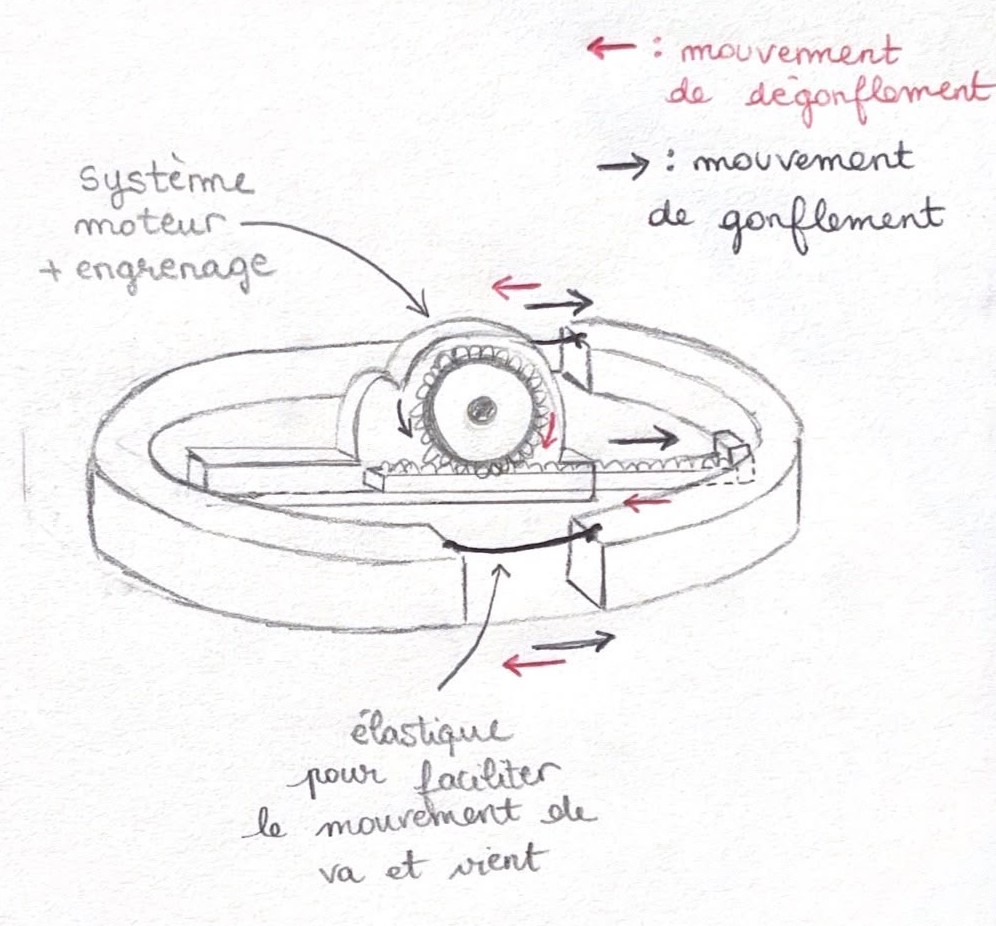

Le système électronique est piloté par un microcontrôleur ESP 32 (un circuit qui centralise les éléments essentiels d'un ordinateur : processeur, mémoires ) et toutes les données sont enregistrées dessus. Il commande les différents éléments du POCL : les LED assurent la représentation lumineuse des données, tandis que le micro-servo moteur crée le mouvement d’ouverture du papier. En effet, le système de gonflement et de dégonflement du POCL s’appuie sur un système de poulie : le moteur situé à l’arrière de l’engrenage va réaliser un mouvement de va-et-vient en fonction des données transmises. Enfin, l'interrupteur, quant à lui, varie manuellement les données visualisées entre la forêt et la ville.

Ce POCL est destiné au grand public et est voué à être utilisé comme un objet de médiation dans des lieux dédiés à la science allant de la salle de classe à des musées tel que la cité des sciences ou encore CAP Sciences à Bordeaux en passant aussi par des établissement public comme l’OFB (Office Français de la Biodiversité), l’ADEME (Agence de la transition écologique) ou encore l’AFES (Association Française pour l’Étude des Sols).

Notre objet est principalement constitué de papier et de carton. La base est en carton et permet de contenir et de maintenir les composants électroniques. La partie supérieure est en carton bois pour supporter les LED. Enfin, les parties décoratives sont réalisées en papier (transparent ou non), gravé et découpé à la découpeuse laser pour plus de précision.

Matériel -

• carton ou carton bois (structure)

• feuille blanche A3 d'imprimante (origami)

• feuille transparente de couleur (décor)

• feuille de couleur (décor)

• cure-dent

• interupteur

• microcontrôleur ESP 32

• micro-servo moteur

• bande LED

• câbles

Étapes de fabrications -

1 - Découpez les patrons de la base : 4 ronds de 13 cm de diamètre et une bande de 40 cm de long sur 4 cm de large.

2- Collez les cercles deux par deux : chaque paire comprend un cercle gravé avec une partie translucide.

3- Collez la bande LED sur la structure « bâton ». À travers les petites excroissances, passez des cure-dents coupés à 3 cm, puis collez-y les cercles. Ensuite, insérez la structure dans une fente d’un des ronds et aplatissez les ailettes pour un meilleur maintien.

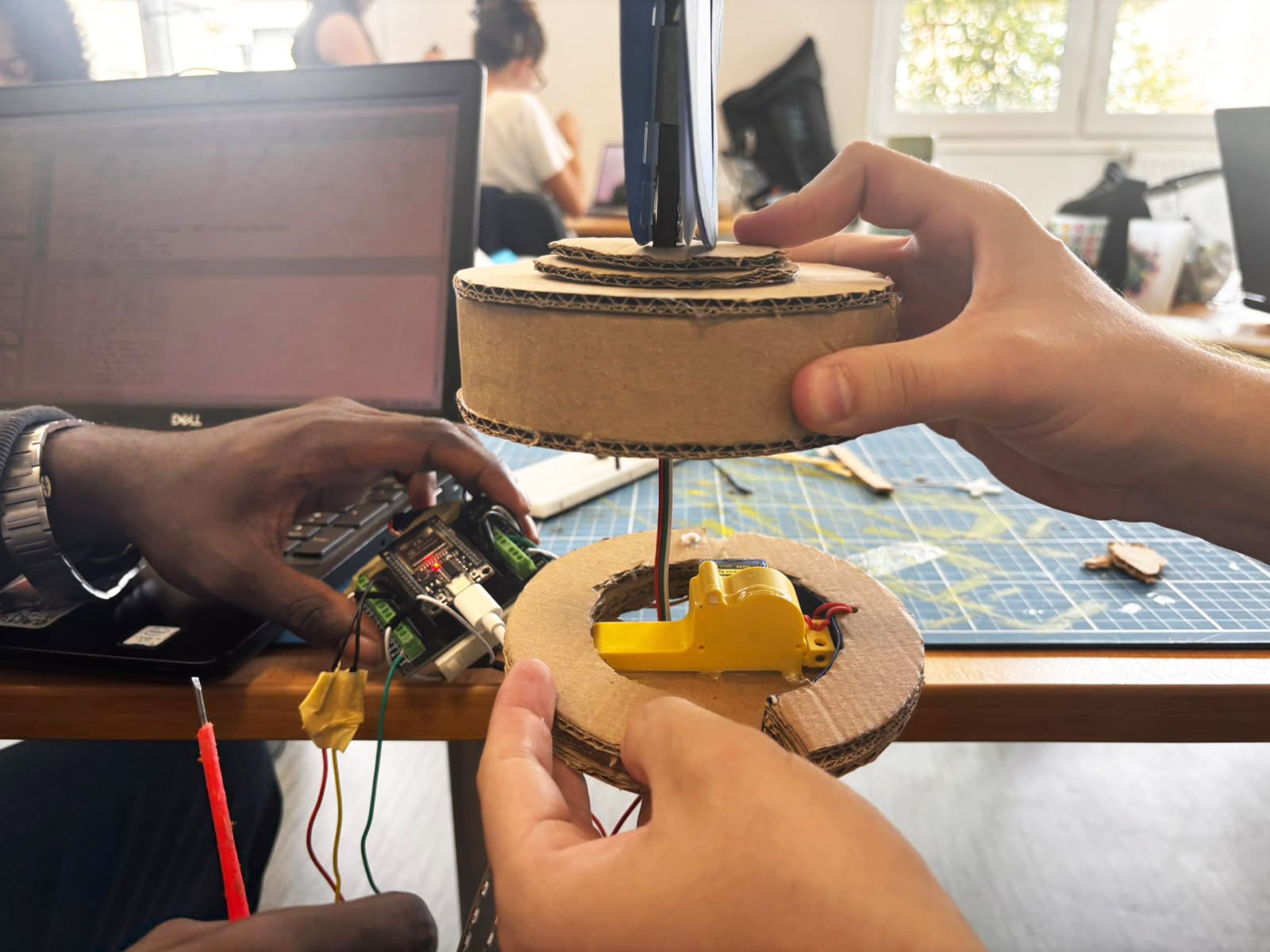

4 - Pour la base, utilisez les ronds afin de créer deux cylindres. Créez ensuite un système d’ouverture avec des bandes de carton (20 cm sur 4 cm) et des cure-dents installés pour permettre le pivotement. Attention : installez les éléments connectés à l’intérieur des deux cylindres au moment de les monter. Puis, superposez les deux cylindres.

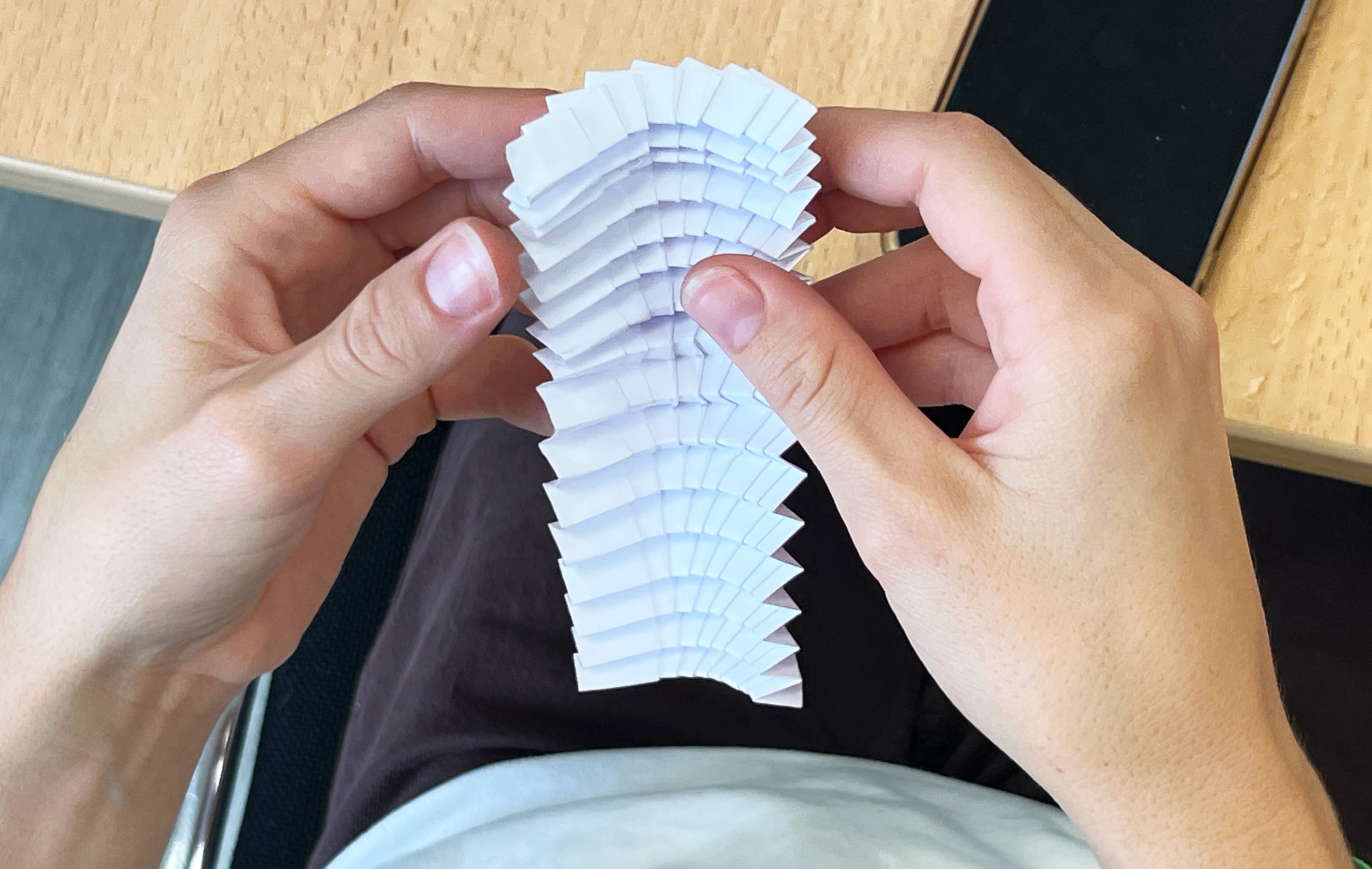

5- En suivant un tutoriel d’origami « Magic Ball » et en partant d’une feuille A3 blanche, créez deux origamis. Installez-les sur les cylindres en les collant à leurs extrémités.

6 - Installez l’interrupteur sur la base, à l’endroit où l’espace a été découpé.

Coût total estimé de 30 € à 60€

Créé par

Brice CATTEAU,

Julia FERNANDEZ,

Maélie CAIGNEC,

Ethan LABARTHE-BERNARD,

Ange Divin NGANA NONGNI,

Stella LAWSON,

Laurette LACOUR.

Hackathon Open-Data 2026 - Petit Objet Connecté Ludique

> Les Petits Débrouillards Bordeaux

> DNMADE Design Innovation Sociale & Eco-conception Magendie, CESI , Master Design : Interaction, Innovation, Service Université Bordeaux Montaigne.

> Lou Vettier, designer

> Bordeaux Métropole, Service Animation, Gouvernance et Accélération des Usages Data

> Équipe recherche Forêt Expérimentale Floirac - ECODOC - FORLAND
