La Forêt urbaine sensibilise à l'importance de la végétalisation en ville, dans le cadre de la vulgarisation scientifique. Elle répond aussi à l'éco-anxiété. Face à des chiffres de réchauffement souvent source d'angoisse et d'impuissance, l'objet donne à chacun le pouvoir d'agir. En posant un module, on voit immédiatement la ville se rafraîchir, et l'inquiétude laisse place à un sentiment d'efficacité.

En manipulant l'objet, on découvre progressivement :

- l'écart de température entre un sous-bois et le centre-ville,
- l'effet d'une forêt implantée en milieu urbain, qui rafraîchit la ville,
- L'effet cumulé des trois modules, qui rapproche la température du centre-ville de celle du sous-bois de la forêt expérimentale.

Le POCL s'adresse à tout le monde et permet de donner accès à des données scientifiques, afin que l'usager se rende compte de l'importance de la végétalisation des villes et, par conséquent, de l'influence sur la température.

La Forêt urbaine s'installe dans les lieux de médiation scientifique (Cap Sciences), lors d'événements dédiés aux sciences ou à l'écologie, notamment ceux de la Ville de Bordeaux, mais aussi en classe, en SVT ou dans d'autres disciplines, comme support de médiation.

Les deux types de données exploités sont extraites de la Forêt expérimentale et d'Open météo.

- La température en sous-bois, relevée sur l'arbre n°9 de la forêt expérimentale de Floirac,

- La température du centre-ville de Bordeaux, en temps réel.

La différence entre les deux températures est calculée. Chaque module interprète ensuite ces données en temps réel et en déduit un taux de rafraîchissement appliqué à la ville quand l'utilisateur pose le module sur la plateforme.

La Forêt urbaine est un POCL qui met en lumière l'importance de la végétalisation des villes au travers d'un dispositif interactif.

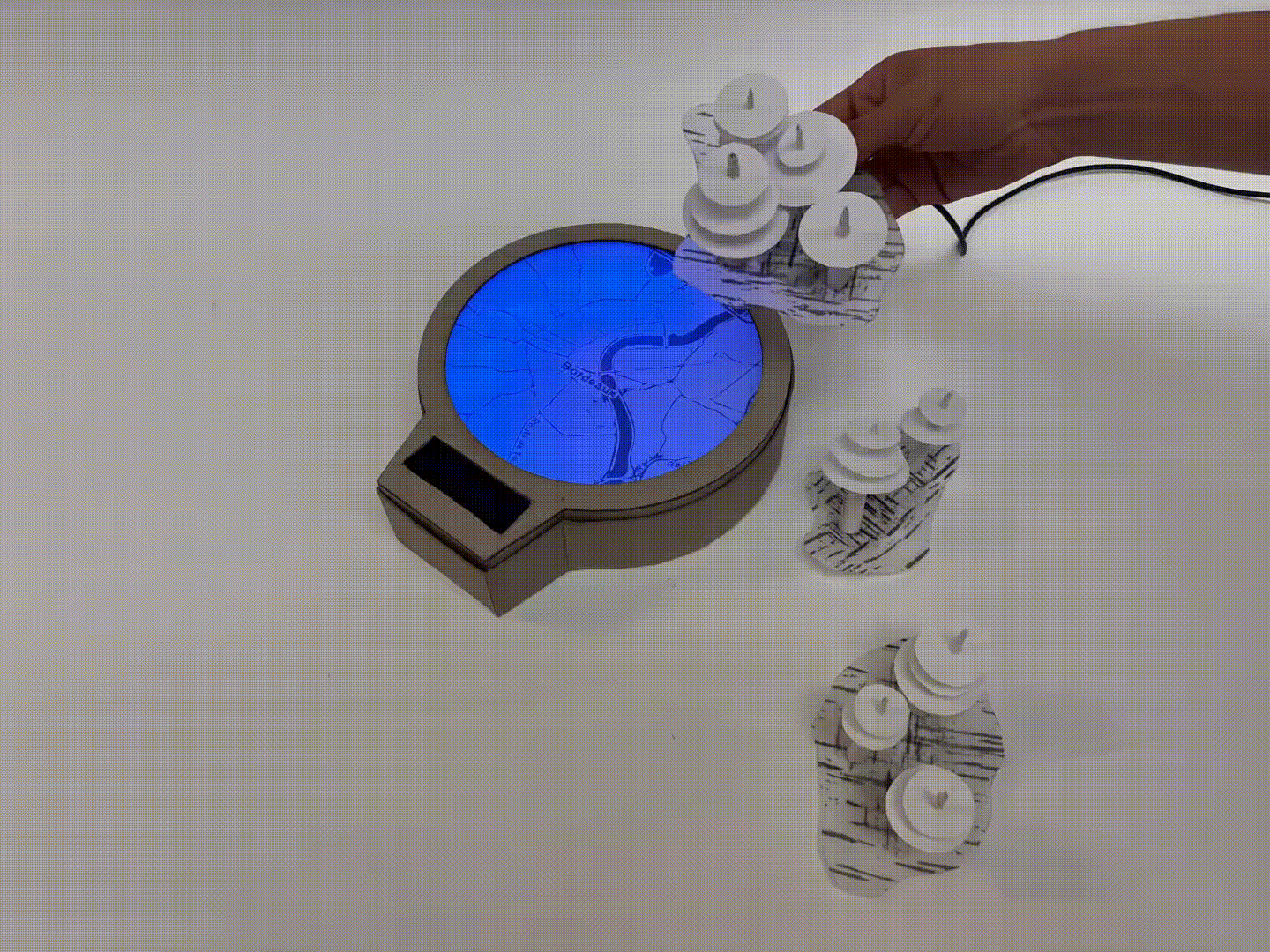

Le concept: La Forêt urbaine est une boîte circulaire de 22 cm de diamètre et 5 cm de hauteur, qui se présente comme une carte lumineuse de la métropole bordelaise. Trois modules « forêt » se posent sur la carte, chacun correspondant à l'une des trois zones. À chaque pose, la zone passe du bleu au vert et la ville se rafraîchit. L'objet transforme des données scientifiques abstraites (des écarts de température) en un geste simple. L'objet est réalisé uniquement en papier et en carton.

La lumière comme langage: Le passage du bleu au vert rend la végétalisation et le rafraîchissement lisibles sans qu'il soit nécessaire de comprendre les chiffres. Le bleu représente l'état de départ, la ville minérale. Le vert représente le changement obtenu grâce à l'action des forêts. le couvercle est en papier calque translucide, qui diffuse la lumière des LED en une lueur douce plutôt qu'en points lumineux.

La boîte protège et accueille les composants électroniques (ESP32, écran, LED).

Les modules « forêt » invitent au jeu et à l'expérimentation/l'interaction. Chaque module correspond à une zone précise de la carte, ce qui permet de comprendre que la végétalisation se pense à l'échelle des quartiers. Avec les trois posés, la température du centre-ville rejoint celle du sous-bois de la forêt expérimentale.

LIEU D'UTILISATION

Le POCL se pose sur une table ou un présentoir à hauteur de main, de façon à ce que plusieurs personnes puissent s'installer autour de la plateforme. Il lui faut :

• une alimentation électrique

• une connexion internet, pour récupérer la température du centre-ville de Bordeaux en temps réel,

• un éclairage ambiant plutôt tamisé, qui fait ressortir le passage du bleu au vert sur le papier calque.

FONCTIONNEMENT

L'objet se compose d'une plateforme principale (la boîte et son système électronique) et de trois modules « forêt ».

Collecte des données : l'objet utilise deux types de données (la température en sous-bois, relevée sur l'arbre n° 9 de la forêt expérimentale de Floirac, et la température du centre-ville de Bordeaux, en temps réel). La différence entre les deux est calculée.

Détection : des capteurs de contact repèrent le moment où un module touche la plateforme et envoient l'information à l'ESP32, le « cerveau » de l'objet grâce a un papier conducteur coller sous chaque modules.

Traitement : à partir de l'écart de température, l'ESP32 déduit un taux de rafraîchissement propre à chaque pose d'un module.

Restitution : la zone concernée de la carte passe du bleu au vert grâce aux LED et un petit écran affiche le taux de rafraîchissement appliqué à la ville ainsi que la baisse de température moyenne du centre-ville qui en résulte.

UTILISATION

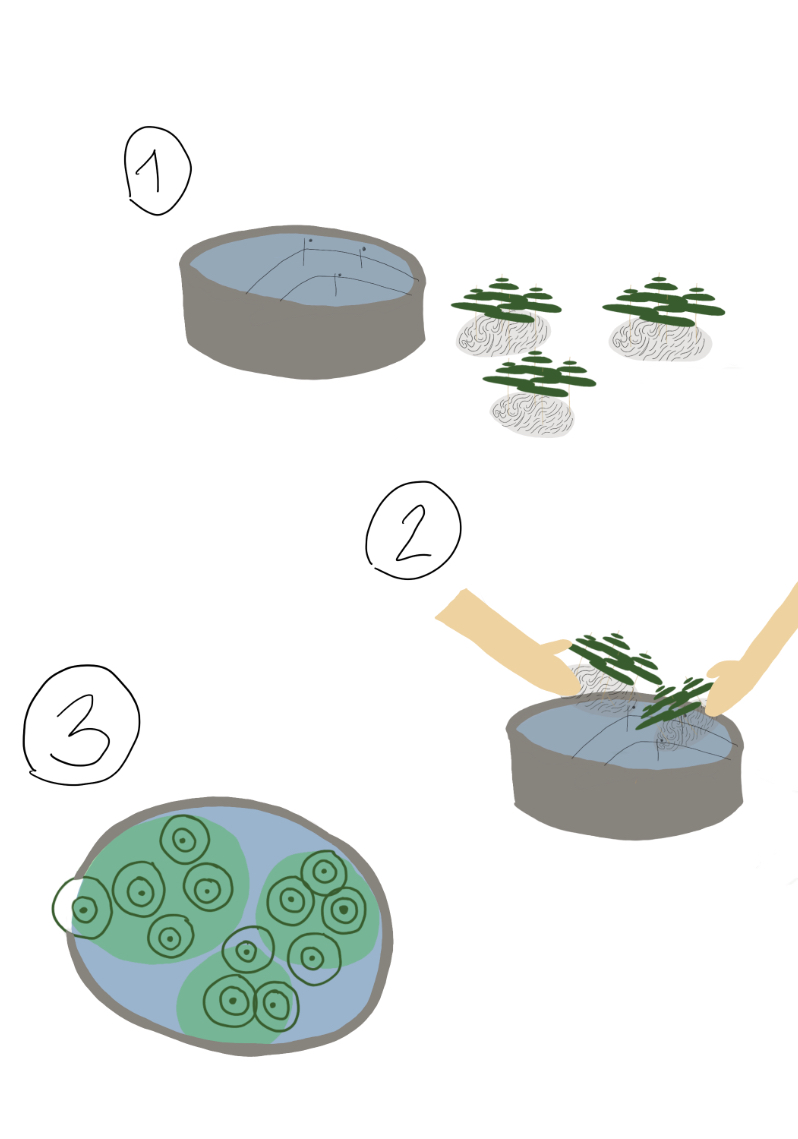

1. Observer la carte de la métropole, les trois zones sont allumées en bleu.

2.Poser un premier module « forêt » sur la plateforme, la zone correspondante devient verte.

3.Lire sur le petit écran le taux de rafraîchissement et la baisse de température du centre-ville.

4.Poser les deux autres modules, un par un et par zone.

5.Constater qu'avec les trois modules en place, la température du centre-ville atteint celle du sous-bois de la forêt expérimentale. une ville végétalisée est une ville plus fraîche et plus vivable.

Pour recommencer, il suffit de retirer les modules ainsi la carte repasse au bleu.

CONCEPTION ET PROCESSUS DE FABRICATION

Le patron de la boîte a été dessiné sur Illustrator, puis découpé à la découpe laser. Ce procédé donne des pièces précises qui s'assemblent proprement pour former la structure circulaire de l'objet. (voir fichier ai)

Système électronique: L'objet fonctionne avec un ESP32, un microcontrôleur capable de récupérer des données par connexion Wi-Fi. C'est lui qui reçoit la température du centre-ville de Bordeaux en temps réel, interprète les informations envoyées par les capteurs de contact et commande l'affichage (LED et écran).

Programmation: Le code est développé en MicroPython avec l'application Thonny. Une fois le programme enregistré sur l'ESP32, le dispositif fonctionne en autonomie.

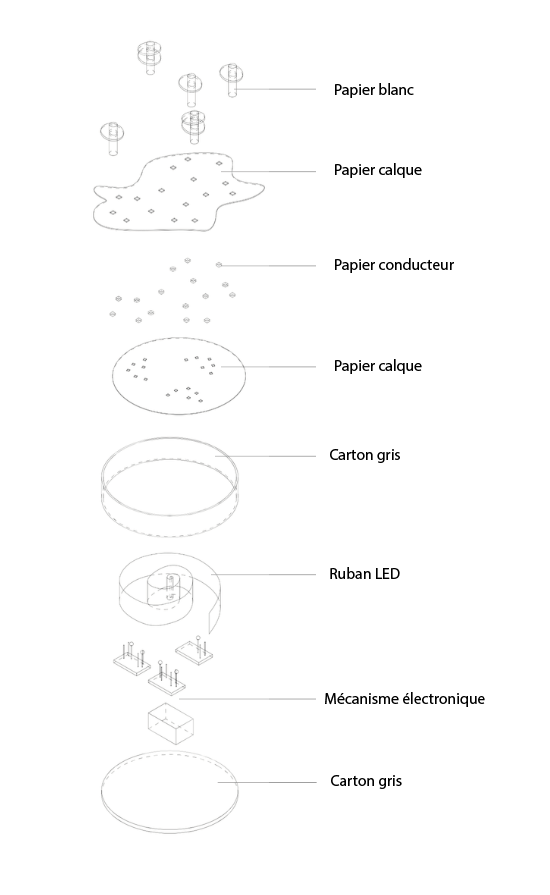

Matériaux:

• 2 Feuille de calque

• 1 Écran

• 1 Ruban LED

• 2 feuille A4 de papier blanc

• 1 carton gris a2, 1 carton gris 80x50 cm

• Colle en stick

• Papier conducteur

Outils:

• Découpe laser

• Imprimante

• Pistolet à colle chaude

• Ciseaux

Étapes de fabrication:

1. Préparer les fichiers avec les bons formats pour la découpe (Voir fichier .ai)

2. Envoyer les fichiers à la découpe laser pour découper les pièces dans le carton gris. Vérifier que les pièces s'emboîtent avant de continuer.

3. Imprimer la cartographie de la métropole bordelaise et une feuille a3 de papier calque avec le motif de la foret pour créer les trois modules.

4. Assembler la feuille de calque imprimée et le haut du couvercle pour former le couvercle translucide, qui diffuse la lumière des LED.

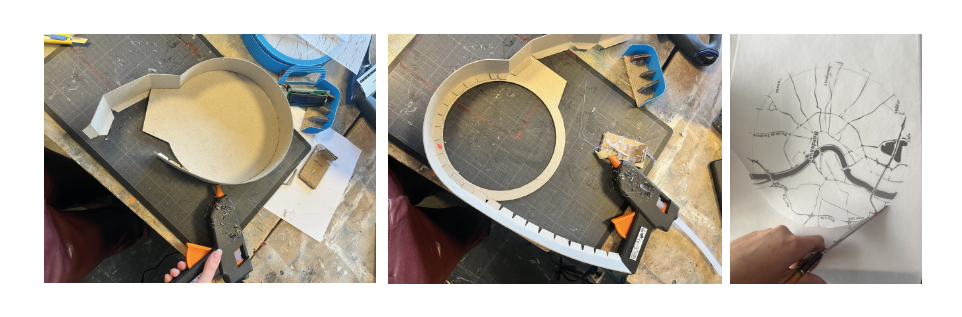

5. Assembler la boîte avec le pistolet à colle chaude, de façon que la structure soit rigide. (voir photos)

6. Installer l'électronique, Placer à l'intérieur de la boîte le ruban LED (réparti sous les trois zones de la carte), l'écran et l'ESP32, puis les relier.

7. Programmer l'ESP32, écrire le code en MicroPython dans Thonny, le tester, puis l'enregistrer sur l'ESP32.

8. Fabriquer les trois modules « forêt » en papier calque et blanc. Coller les arbres a deux couche de calques et une couche de papier connecteur.

La Foret urbaine est un dispositif pédagogique conçu par Loris DAYNÈS, Virgile GRASSET, (étudiants au CESI de Bordeaux), Annaëlle POUSSEUR, (étudiantes en master design à l'Université Bordeaux Montaigne), Paola ROSSIGNOL, Franscesco GIACOMELLI (étudiant.e.s en DNMADE Objet au Lycée François Magendie à Bordeaux).

• Hackathon Open-Data 2026 - Petit Objet Connecté Ludique
  > Les Petits Débrouillards Bordeaux
  > DNMADE Design Innovation Sociale & Eco-conception Magendie, CESI , Master Design : Interaction, Innovation, Service Université Bordeaux Montaigne.
  > Lou Vettier, designer
  > Bordeaux Métropole, Service Animation, Gouvernance et Accélération des Usages Data
  > Équipe recherche Forêt Expérimentale Floirac - ECODOC - FORLAND
